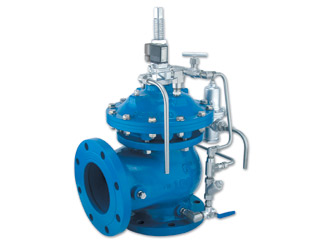

Model 735-55-M
Het type 735-55-M Waterslag Anticiperende Regelafsluiter met Solenoid Regeling is een off-line, hydraulisch gestuurde, membraanbediende regelklep. De regelklep opent direct als de stroom uitvalt, zelfs voordat de druk verlaagt als gevolg van het abrupte stoppen van de pomp. De eerder geopende regelklep voert de terugkerende hoge druk golf af waardoor de stijging gestopt wordt. Het type 735-M voelt de systeemdruk aan en sluit geleidelijk druppeldicht zo snel als de ontlastpilot dat toestaat, terwijl een sluitingsdruk stijging voorkomen wordt. De regelklep verlicht ook excessieve systeemdruk.
Eigenschappen en voordelen
- Vervangt waterslag dempende luchtvaten
- Verlicht drukstoten, ‘Fail Safe’ open
- Minimaal onderhoud vereist
- Neemt weinig ruimte in
- Lagere investerings & onderhoudskosten
- Vooral voordelig voor hoge drukklasse
- Solenoid geregeld
- Breed bereik van druk- en voltagevolumes
- Voordelige bedrading
- Systeemdruk-gestuurd
- Onafhankelijk werkend
- Geen motor nodig
- Lange termijn, druppeldichte afsluiter
- Aanpasbare hydraulische bediening
- Dubbelkamer ontwerp
- Gereguleerde afsluiterreactie (geen stijgingen)
- Beschermd membraan
- ‘In-Line’ onderhoudbaar – Eenvoudige revisie
- Obstakelvrije, volledige doorlaat – Onvoorwaardelijke betrouwbaarheid
- Gebalanceerde afdichtingsschijf – Hoge debiet verlichtingde capaciteit
Toepassingsvoorbeelden
In dit systeem wordt het hoofdleiding via verdeelstuk door een pomp batterij aangeleverd. Het type 735-55-M:
- Sluit een drukstijging na stroomuitval uit
- Maakt drukstootvrij wisselen mogelijk tussen pompen die “in dienst” zijn
- Sluit gelijkmatig volgens instellingen van de pilot
De solenoid regeling is bijzonder handig wanneer:
- De statische druk lager is dan 3 bar (45 psi)
- De afvoerleiding kort is en de kritieke tijd van een golf minder is dan 3 seconden
- Solenoid regeling de voorkeur heeft vanwege onderhoudsoverwegingen
