ACD – Anti-Cavitatie Diffusorapparaat

De ‘Anti-Cavitation Diffuser Device’ (ACD) is een apparaat dat is ontworpen om cavitatieschade, hoge geluidniveaus en trillingen te voorkomen. Dit apparaat vervangt traditionele anti-cavitatie-trims en voorkomt cavitatie in kleppen en leidingen die werken met hoge drukverschillen. De ACD moet worden ge├»nstalleerd aan de uitgaande zijde, stroomafwaarts van de drukhoud- of overdrukventielen. Hierbij wordt de doorstroomsnelheid en druk over de zitting van de regelklep geregeld. De ACD zal cavitatie elimineren, waardoor cavitatieschade zo goed als geheel verdwijnt en de levensduur aanzienlijk wordt verlengd. De uitvaltijd van de regelkleppen werkend in zware omstandigheden wordt geminimaliseerd.
Product Features & Benefits
  • Voorkomt cavitatie-/erosieschade aan kleppen – verlengt de levensduur onder zware omstandigheden.
  • Vervangt traditionele anti-cavitatie trims – tegen lagere kosten.
  • Corrosiebestendig materiaal – Geschikt voor zeewater/corrosieve vloeistoffen.
  • Vrije doorstroming – vermindering van trillingen en het geluidsniveau.
  • Geen bewegende delen – ultieme betrouwbaarheid, geen gevaar voor verstopping of slijtage.
  • Installatie met dezelfde aansluitmaat – voldoet aan de NFPA 20-brandpompgegevens.
  • Wafer flange connection – Eenvoudige installatie ter plaatse



Toepassingsvoorbeelden

Typisch Applicaties

  • High differential pressure relief valves
  • Severe service pressure control valves
  • Geluid en vibratie vermindering
  • Pressure Control Valves (PCV)
  • Pomp recirculatie

Installatie

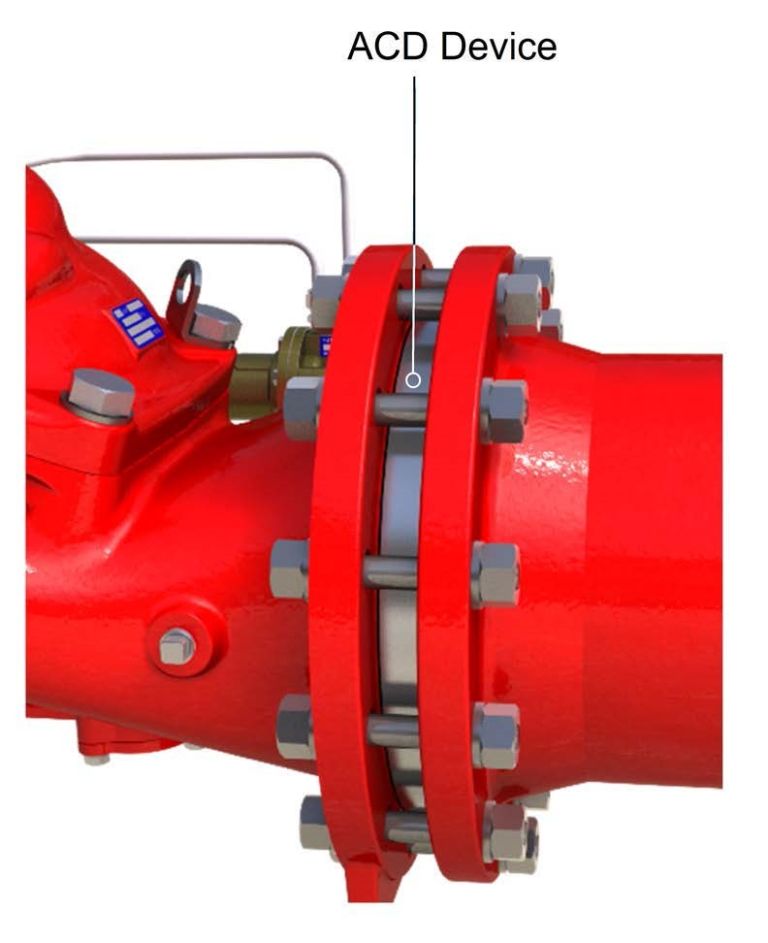

De BERMAD Anti-Cavitatie Diffusor (ACD) moet tussen twee flenzen aan de uitlaat van de BERMAD drukontlast-/drukhoudventiel worden gemonteerd.
Zorg ervoor dat u aan elke kant van de ACD een goede pakking installeert. De stroomopwaartse en stroomafwaartse leidingen moeten goed worden ondersteund om trillingen te elimineren.
