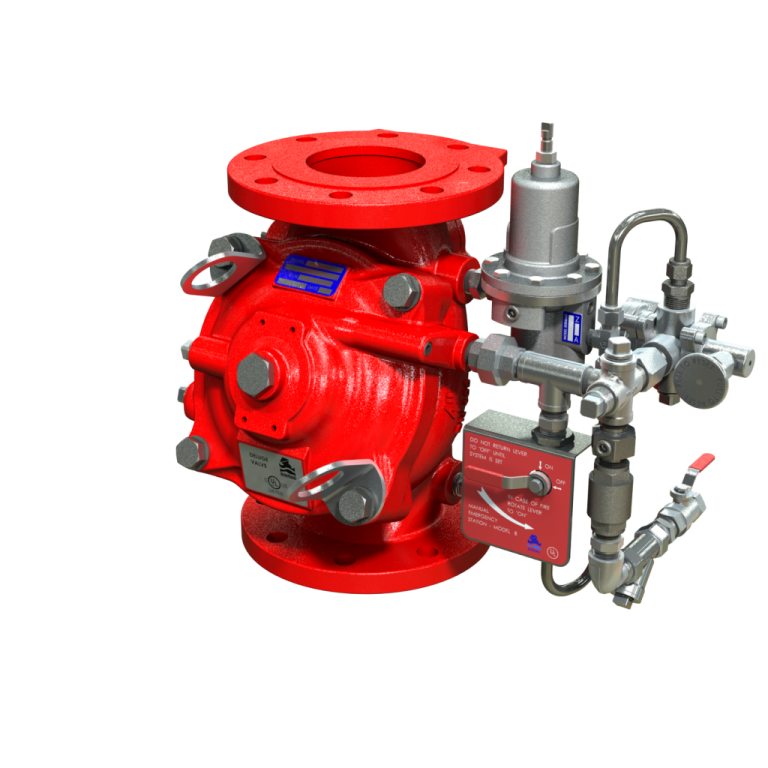

FP 400Y-4DC-H
Het BERMAD-model 400Y-4DC-H is een elastomere, hydraulische deluge-klep (‘stortvloedklep’) die werkt basis van leidingdruk, en is speciaal ontworpen voor geavanceerde brandpreventiesystemen en de meest recente bedrijfstaknormen.
De 400Y-4DC-H wordt geactiveerd door een pneumatische relaisklep die de hoofdklep in open stand vergrendelt totdat deze ter plekke wordt gereset. Een geïntegreerde drukreducerende pilotklep zorgt voor een stabiele en nauwkeurige vooringestelde stroomafwaartse waterdruk. De 400Y-4DC-H is geschikt voor systemen met open spuitmonden met een hogedruk-watervoorziening en/of een relatief lage stroom. Door de pneumatische regeling is de 400Y-4DC-H geschikt voor omgevingen met bevriezingsgevaar en/of corrosieve watervoorzieningen.
Eigenschappen en voordelen
- Veiligheid en betrouwbaarheid
- Door de tijd heen bewezen, simpel, “fail-safe” inwerkingstelling
- Stevige elastomere diafragma-afdichting uit één stuk – VRSD-technologie
- Ononderbroken stroompad zonder obstakels
- Geen mechanische bewegende delen
- Sluit door bediening op afstand
- Zorgt voor een nauwkeurige, stabiele stroomafwaartse waterdruk
- Begrenzingsschakelaars voor klepstand
- Hoge prestaties
- Zeer hoge stroomefficiëntie
- Behuizing van het Y-type met rechte doorstroom
- Goedgekeurd voor PN25 / 365 psi
- Speciaal ontworpen voor brandbescherming
- Lengte tussen uiteinden gestandaardiseerd conform ISO 5752 / EN 558-1
- Geschikt voor corrosieve vloeistoffen en temperaturen onder het vriespunt: pneumatische relaisklep
- Voldoet aan de vereisten van de bedrijfstaknormen
- Snel en gemakkelijk te onderhouden
- Onderhoud zonder de afsluiter te verwijderen
- Deksel snel te verwijderen zonder controlestrip los te maken*
- Draaibare aangebrachte aftapkleppen*
* geldt niet voor kleppen van 1½” en 2”
Toepassingsvoorbeelden
- Smeltpluglussen
- Automatische watersproeisystemen
- Schuimtoepassingen
- Corrosieve watervoorzieningen
- Watervoorziening onder hoge druk
- Omgevingen met bevriezingsgevaarSystem Installation
A typical installation of the BERMAD model 400Y-4DC-H features automatic actuation via a pneumatic universal relay valve, triggered by a fusible plug loop.
Once open, the relay pilot URV-M will latch mechanically keeping the 400Y 4DC-H open, until locally reset. A pressure reducing pilot valve within the trim controls the main valve to ensure a precise, pre-set, stable downstream water pressure. When fitted with a limit switch the valve can send a feedback signal to a remote valve position monitoring system.
