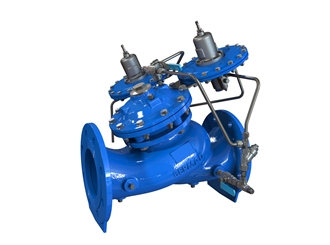

Model 750-86
Het type 750-86 Niveauregelende Afsluiter met Bi-level Hoogte Control Pilot is een hydraulisch gestuurde, membraanbediende regelafsluiter die sluit bij een vooraf ingesteld hoogste niveau in het reservoir en volledig opent in reactie op een vooraf ingesteld laagste niveau zoals aangevoeld door de 2-weg hoge gevoeligheids pilot welke bevestigd is aan de regelklep.
Eigenschappen en voordelen
- Systeemdruk gestuurd – onafhankelijk werkend
- Bi-level hoogte piloot
- Geen vlotter, makkelijke installatie
- Aan/uit functie
- Geen schade door cavitatie
- Geschikt voor water van lage kwaliteit
- Zichzelf verfrissend reservoir
- Dubbelkamer ontwerp
- Gereguleerde klepreactie
- Beschermd membraan
- Externe installatie
- Makkelijke toegang tot regelklep
- Makkelijk om niveau in te stellen
- Minder slijtage
- Gebalanceerde dekselafsluiter – Hoge doorstroomcapaciteit
- ‘In-Line’ onderhoudbaar – Eenvoudige revisie
- Flexibel ontwerp – Makkelijk om functies toe te voegen
Toepassingsvoorbeelden
Bi-level Watertorens
Het type 750-86 voelt het statische waterniveau in de tank aan door een zeer gevoelige pilot. Om dit nauwkeurig te doen, moet het buisuiteinde van de sensor verbonden zijn met een “statisch punt” op de bodem van de tank. De afvoerpijp biedt de mogelijkheid tot dit “statische punt”, wat een plek behelst die niet beinvloedt is door doorstroomsnelheid zoals bij het vullen en uitstromen van het reservoir.
