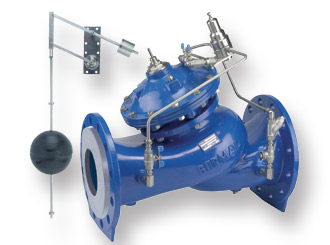

Model 757-66-U Niveau- en Debietregelende Afsluiter
Het type 757-66-U Niveau- en Debietregelende Afsluiter met Bi-level Verticale Vlotter is een hydraulisch gestuurde, membraanbediende regelafsluiter die het vullen van het reservoir regelt. De regelafsluiter opent hydraulisch op een vooraf ingesteld laagste niveau en sluit bij een vooraf ingestelde hoogte niveau van het reservoir. Tijdens het vullen beperkt het debiet tot een vooraf ingesteld maximum ongeacht een fluctuerende stroomopwaartse druk of stand van het reservoir.
Eigenschappen en voordelen
De voordelen van de: 757-66-U
- Systeemdruk gestuurd – Onafhankelijke werking
- Bi-level hydraulische drijf controle
- Aan/uit service
- Weinig schade door cavitatie
- Automatisch verfrissen van het reservoir
- Hydraulische debietsensor (stroomneerwaartse installatie)
- Geen bewegende onderdelen
- Geen elektronische onderdelen
- Brede instellingsmogelijkheden debietbereik
- Bescherming tegen cavitatie schade
- Dubbelkamer ontwerp
- Gereguleerde klepreactie
- Beschermd membraan
- Externe installatie
- Makkelijke toegang tot regelklep en vlotter
- Makkelijk om niveau in te stellen
- ‘In-Line’ onderhoudbaar – Eenvoudige revisie
- Flexibel ontwerp – Eenvoudig functies toe te voegen
Toepassingsvoorbeelden
Systemen bevoorraad met behulp van de zwaartekracht
Alternatieve oplossingen voor de vanzelfsprekende drukverminderende benodigheden die voorkomen bij hooggelegen differentiële leidingen zijn:
- Drukverminderende regelklep in series (zie BERMAD’s publicatie: Proportioneel drukverminderende afsluitklep, type 720-PD)
- Opeenvolgende drukopvangende reservoirs
Wanneer drukopvangende reservoirs al bestaan of zijn gespecificeerd, zijn sommige zaken om te overwegen:
- Problemen met de buis die te wijten zijn aan het legen en vullen van het systeem
- Cavitatieschade aan de regelklep
- Hoge druk uitspuiting in het reservoir
Het model 757-66-U is geschikt om uitkomst te bieden voor deze problemen.
