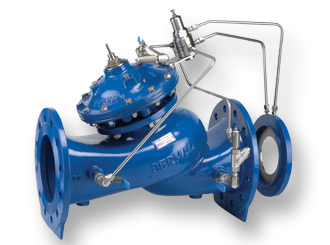

Model 770-U
Het type 770-U Debiet Regelklep is een hydraulisch gestuurde, membraanbediende regelafsluiter die een vooraf ingestelde maximale debiet handhaaft ongeacht fluctuerende vraag of variaties in systeemdruk.
Eigenschappen en voordelen
- Systeemdruk-gestuurd – Onafhankelijk werkend
- Hydraulische debiet sensor (stroomopwaartse installatie)
- Geen bewegende delen
- Geen elektronische onderdelen
- Geen debietgeleiding nodig
- ‘In-Line’ onderhoudbaar– Eenvoudige revisie
- Ontwerp met dubbele membraankamer
- Gereguleerde afsluiterreactie
- Beschermd membraan
- Flexibel ontwerp – Makkelijk om functies toe te voegen
- Verschillende accessoires – Volledige afstemming op doel
- “Y” of haaks, grote body – Minimaal drukverlies
- Half-recht debiet patroon – Niet turbulente doorstroom
- Roestvrijstalen, verhoogde klepzitting – Beschermd tegen cavitatie-schade
- Obstakelvrije, volle doorlaat – Onvoorwaardelijke betrouwbaarheid
- V-port smoorklep – Stabiel bij laag debiet
Toepassingsvoorbeelden
Distributienetwerk
Het systeemontwerp gaat uit van een verwacht debiet bereik welke de hoofdonderdelen van het systeem bepaalt:
- Pompstations: karakteristieken, locatie, hoeveelheid
- Aanvoerbuizen / pijpleiding: ontwerp, klasse, grootte
- Reservoirs: locatie, volume, hoofd
Een significante afwijking van het ontworpen debietbereik kan de wateraanvoer onderbreken of zelfs systeemonderdelen beschadigen. Geschikt ontwerp, plaats en gebruik van het tyoe 770-U beschermt het systeem tegen excessief debiet. Wanneer ook drukreductie nodig is kan het model 772-U uitkomst bieden.
