Model C30

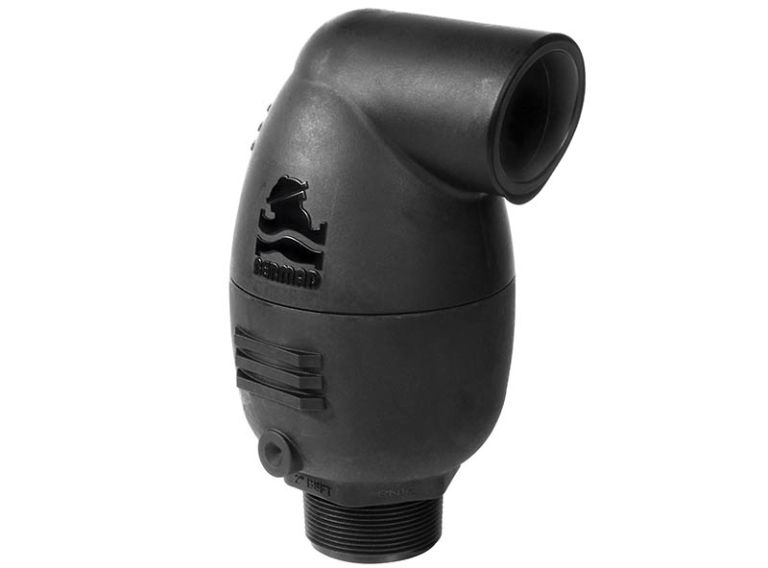

De BERMAD C30 is een combinatieluchtklep (ontluchter / beluchter) van hoge kwaliteit voor diverse waternetwerken en bedrijfscondities. De klep zorgt voor het verwijderen van lucht tijdens het vullen van pijpleidingen, het efficiënt afvoeren van luchtbellen uit drukleidingen en het inlaten van grote volumes lucht bij het aftappen van netwerken.
Vanwege zijn geavanceerde aerodynamische ontwerp biedt deze klep met naast een instroom- ook een uitstroomopening een uitstekende bescherming tegen het ontstaan van luchtbellen en voorkomt hij dat er een vacuüm ontstaat, met verbeterde afdichting bij lage druk.
Eigenschappen en voordelen
- Behuizing met rechte doorstroom, automatische uitstroomopening met grote diameter – hoge stroomsnelheden.
- Aerodynamisch kinetisch schild voor de gehele behuizing– voorkomt vroegtijdige afsluiting, zonder dat het in- of uitlaten van lucht wordt verstoord.
- Dynamische afdichting – voorkomt lekkage bij zeer lage druk (0,02 bar).
- In de uitstulping op het ondergedeelte kan een schroefdraad worden getapt voor aansluiting van een drukmeter, voor een controlepunt of voor een aftappunt om het functioneren van de klep te testen.
- Compacte, simpele en betrouwbare constructie met volledig corrosiebestendige onderdelen; minder onderhoud en langere levensduur.
- Het ontwerp voldoet aan norm EN-1074-4 en aan normen voor waterlevering.
- Goedkeuring en kwaliteitscontrole in fabriek – prestaties en specificatie worden getest en gemeten op een speciale testbank.
Toepassingsvoorbeelden
- Pijpleidingen – bescherming tegen luchtbellen in horizontale leidingen of leidingen met een geringe helling, of leidingen die een verkeers- of vaarweg overbruggen.
- Waternetwerken – bescherming tegen luchtbellen en tegen het ontstaan van vacuüm.
- Nabij regelkleppen en watermeters – voorkómen van onjuiste aflezing en onnauwkeurige drukregeling als gevolg van lucht die door deze apparaten stroomt.
- Netwerken bij bedrijven en in woonwijken – bescherming tegen luchtbellen.
