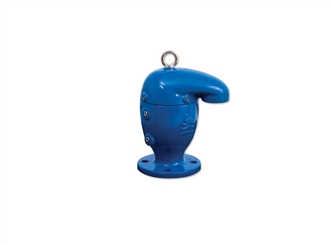

Model C70
De BERMAD C70 is een combinatieluchtklep (ontluchter / beluchter) van hoge kwaliteit voor diverse waternetwerken en bedrijfscondities. De klep zorgt voor het verwijderen van lucht tijdens het vullen van pijpleidingen, het efficiënt afvoeren van luchtbellen uit drukleidingen en het inlaten van grote volumes lucht bij het aftappen van netwerken.
Vanwege zijn geavanceerde aerodynamische ontwerp, zowel een instroom- als een uitstroomopening en anti-waterslag-/langzaam sluitende constructie voorkomt hij dat er een vacuüm ontstaat, met verbeterde afdichting bij lage druk.De klep zorgt ervoor dat bij het afvoeren van lucht zo weinig mogelijk water wordt versproeid.
Eigenschappen en voordelen
- Behuizing met rechte doorstroom, automatische uitstroomopening met grote diameter – hoge stroomsnelheden.
- Aerodynamisch kinetisch schild voor de gehele behuizing– voorkomt vroegtijdige afsluiting, zonder dat het in- of uitlaten van lucht wordt verstoord.
- Dynamische afdichting – voorkomt lekkage bij lage druk (0,1 bar).
- Versproeien van water bij afvoeren van lucht wordt geminimaliseerd – innovatieve tweetrapsfunctie, automatische uitstroomopening.
- Drie optionele uitlaten (zijdelingse en neerwaartse configuratie in de vorm van een paddenstoel met cirkelvormige omtrek) die 360° kunnen draaien – eenvoudig te installeren in diverse locatiecondities.
- Compacte, simpele en betrouwbare constructie met volledig corrosiebestendige onderdelen; minder onderhoud en langere levensduur.
- Het ontwerp voldoet aan de normen EN-1074-4 en AWWA C-512, en aan normen voor waterlevering.
- Goedkeuring en kwaliteitscontrole in fabriek – prestaties en specificatie worden getest en gemeten op een speciale testbank inclusief een test voor vacuüm condities.
Toepassingsvoorbeelden
- Pompstations en dieptebronpompen – afvoeren van lucht, bescherming tegen drukstoten en voorkomen van vacuüm.
- Pijpleidingen – bescherming tegen luchtbellen en het ontstaan van vacuüm bij hellingen, bij punten waar het hellingspercentage verandert en bij het overbruggen van verkeers- of vaarwegen.
- Waternetwerken – bescherming tegen het ontstaan van vacuüm, drukstoten en waterslag op punten waar waarschijnlijk waterkolomscheiding zal optreden.
